Кабель контрольный универсальный КВВГ, КВКбШв, КВБбШв

Кабель контрольный универсальный КВВГ

Кабели контрольные универсальные КВВГ, КВКбШв, КВБбШв предназначены для передачи и распределения электрической энергии, для передачи сигналов в систе-мах контроля, управления, сигнализации и межприборного соединения, освещения, при постоянном напряжении до 1000В, при переменном напряжении до 660В час-тоты 100 Гц или до 1000В 50Гц (в обозначении кабеля доп. индекс "1"). Кабели предназначены для стационарной и нестационарной прокладки внутри и снаружи помещений, на полках, в лотках, коробах, каналах, туннелях, земле (тран-шеях), в местах подверженных воздействию блуждающих токов. Кабели в исполнении "УФ" могут быть проложены на открытом воздухе без защиты от сол-нечного излучения. Кабели могут применяться во взрывоопасных зонах классов 0, 1, 2 (с учетом требований ГОСТ Р 51330.13-99), а также в системах безопасности АЭС.

Особенности конструкции, материалы и исполнения

  • Медная однопроволочная или многопроволочная жила класса 1, 2 или 4
  • Цифровая или цветовая маркировка жил
  • Жилы могут быть в общем экране
  • Сечение от 0,75мм² до 6мм², число жил от 1 до 61
  • Широкий температурный диапазон применения от -60° до +200°С
  • Кабель со специальным показателем "М" - масло-бензостойкий
  • Кабель с индексом "нг(А)-FR" и "нг(А)-FRHF" - огнестойкий
  • Кабель с индексом "УФ" - устойчивый к солнечному излучению
  • Применяются новые материалы - "нг(А)-LS", "нг(А)-HF"
  • Применяется технология защиты кабеля от проникновения влаги
  • Широкая область применения, включая все взрывоопасные зоны
  • Комбинированный кабель - медные жилы и оптические волокна в одном кабеле

Кабели контрольные универсальные изготавливаются из медной однопроволочной жилы класса 1 по ГОСТ 22483-77, многопроволочной жилы класса 2 (в коде обозначения кабеля добавляется символ "мп") или класса 4 для кабеля с обо-значением "Т". Жилы имеют отличительную цветовую или цифровую маркировку.

Кабели в стандартном исполнении изготавливаются из ПВХ пластикатов, с индексом "нг(А)" - из ПВХ композиции не распространяющей горение, а с индексом "нг(А)-LS" - пониженной пожароопасности и низким уровнем дымо- газовыделения. Изоляция и оболочка кабелей с обозначением "П" изготавливается из полимерных композиций и не содержит галогенов ("нг(А)-HF"), изоляция кабелей с обозначением "Пс" изготавливается из сшитого полиолефина. У кабелей с обозначением материала "Т" изоляция и оболочка изготавливается из термопластичных эластомеров, поэтому кабели обладают повышенной гибкостью и расширенным диапазоном рабочих температур.

Кабели могут выпускаться огнестойкими ("FR") - их жилы под изоляцией имеют обмотку из двух слюдосодержащих лент, поэтому кабели не менее 90 минут сохраняют работоспособность в условиях воздействия открытого пламени и температуры до +780°С.

Кабели могут иметь общий экран и/или отдельный экран каждой жилы в виде алюминиевой фольги или алюмофлекса с дренажной медной луженой жилой ("Э"), либо из медной ленты или медной фольги ("Эм").

Кабели КВБбШв имеют броню из стальной оцинкованной ленты. В кабелях КВБбШв броня изготавливается из стальной оцинкованной проволоки диаметром 0,3мм (по согласованию броня может быть выполнена из проволоки диаметром 0,8-3,15мм). Поверх сердечника кабелей может быть наложена водоблокирующая лента ("ВЛ") для предотвращения про-дольного распространения влаги.

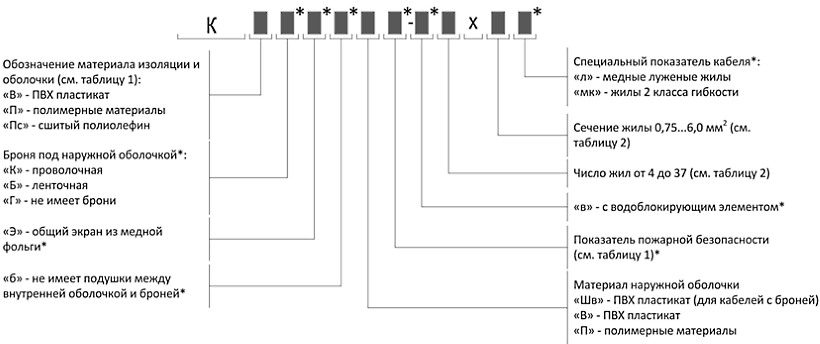

Обозначение при заказе:

Обозначение при заказе

* - поле не является обязательным и заполняется при необходимости

Пример обозначения при заказе: «КВВГЭнг(А)-ХЛ 4х1,0 ТУ 3563-002-76960731-2005»
- кабель, не распространяющий горение при групповой прокладке, с 4 медными жилами номинальным сечением 1,0 мм², с изоляцией из ПВХ пластиката, с оболочкой из ПВХ пластиката пониженной горючести, в общем экране из медной фольги, в хладостойком исполнении, температура эксплуатации от -60˚ до +50˚С.

Таблица 1.

Обозначение материала оболочки и изоляции

Показатель

пожаробезопасности

Материал изоляции и оболочки

Пример записи

-
(без индекса)

-
(без индекса)

изоляция и оболочка из поливинилхлоридных (ПВХ)
пластикатов

КВВГ 5x1,0 -УФ

нг(А)

наружная оболочка из ПВХ композиции, не распространяющей горение

КВБбШв Э нг(А) 7x1,5л -ХЛ

нг(А)-LS

изоляция и оболочка из ПВХ композиций, пониженной пожароопасности, с низким дымо- и газовыделением

КВКбШв нг(А)-LS 10x0,75

нг(А)-FRLS

изоляция и оболочка из ПВХ композиций с низким дымо- и газовыделением; кабель огнестойкий

КВБбШв нг(А)-FRLS 8x1,5

П

нг(А)-HF

изоляция и оболочка из полимерных композиций, не содержащих галогенов

КВВГЭ нг(А)-HF 10x0,75 П-М

нг(А)-FRHF

изоляция и оболочка из полимерных композиций, не содержащих галогенов; кабель огнестойкий

КВБбШв нг(А)-FRHF 27x1,5 П

Пс

нг(А)-HF

изоляция из сшитого полиолефина; оболочка из полимерных композиций, не содержащих галогенов

КВКбШв нг(А)-HF 7x1,0 Пс-1

нг(А)-FRHF

изоляция из сшитого полиолефина; оболочка из полимерных композиций, не содержащих галогенов; кабель огнестойкий

КВБбШв нг(А)-FRHF 5x1,2 Пс

Т

нг(А)

изоляция и оболочка из термопластичных эластомеров, не распространяющих горение

КВКбШв Э нг(А) 12x1,5мп Т

нг(А)-FR

изоляция и оболочка из термопластичных эластомеров, не распространяющих горение; кабель огнестойкий

КВВГ нг(А)-FR 10x2,5 Э Т

Огнестойкий кабель (индекс "нг(А)-FR", "нг(А)-FRHF" и "нг(А)-FRLS")

У огнестойкого кабеля (с индексом "нг(А)-FR", "нг(А)-FRHF" и "нг(А)-FRLS") токопроводящая жила под изоляцией имеет обмотку из двух слюдосодержащих лент. Кабель не менее 90 минут сохраняет работоспособность в условиях воздействия открытого пламени и температуры до +780°С. В случае пожара это помогает избежать аварийного отключения напряжения. Требования к применению огнестойких кабелей в цепях систем пожарной сигнализации, аварийного освещения, дымоудаления, в эл.цепях пожарных насосов, лифтов и т.п. изложены в ГОСТ Р 53315-2009 и "Техническом регламенте о требованиях пожарной безопасности" от 22 июля 2008г. № 123-Ф3

Изготовление кабелей по спецзаказу

По спецзаказу возможно изготовление кабелей:

- с цветной внешней оболочкой (красной, желтой или другого цвета),

- с комбинированным сечением токопроводящих жил,

- кабели могут быть изготовлены с параллельно уложенными жилами,

- с промежуточной оболочкой "до круглого" - кабель в сечении становится круглым,

- кабели комбинированной передачи - в одном кабеле одновременно передается электрическая энергия (по токопроводящим жилам) и оптические сигналы (по оптическим волокнам).

Номинальное сечение и число жил

Номинальное сечение и число жил кабелей КВВГ, КВБбШв, КВКбШв указанны в таблице 2.

Таблица 2

Номинальное
сечение жилы, мм²

Число жил

0,75; 1,0; 1,2; 1,5; 2,5; 4,0; 6,0

1,2, 3, 4, 5, 6, 7, 8, 10, 12, 14, 16, 18, 19, 20, 21, 24, 27, 30, 37, 40, 44, 48, 52, 61

Технические характеристики кабеля

Таблица 3

Температура эксплуатации

- от -50° до +80°C

- от -30° до +80°C для кабелей с обозначением материала "П-м"

- от -50° до +125°C для кабелей с обозначением материала "Т"

- от -40° до +200°C для кабелей с обозначением материала "Т-Т"

- от -60° до +80°C для кабелей с индексом "ХЛ"

Минимальная температура
монтажа кабеля

- не ниже минус 15°С

- не ниже минус 30°С для кабелей "ХЛ"

Рабочее напряжение

- до 660В переменного напряжения частотой 100 Гц

- до 1000В постоянного напряжения

Эл. сопротивление изоляции при эксплуатации, t = +20°C

- не менее 300 МОм·км для кабелей с обозначением материала "Пс"

- не менее 10 МОм·км для остальных кабелей

Радиус изгиба (измеряется в
наружных диаметрах кабеля D)

- не менее 12D для кабелей КВВГ

- не менее 20D для кабелей КВКбШв, КВБбШв

Устойчивость к знакопеременным изгибам

до 10 000 знакопеременных изгибов для кабелей c многопроволочными жилами и обозначением материала оболочки и изоляции "Т"

Климатическое исполнение

исполнение В, категория размещения 2-5 (по ГОСТ 15150-69). Возможно применение кабелей во всех макроклиматических районах, включая тропики.

Стойкость к воздействию окружающей среды

относительная влажность воздуха до 98% при температуре 35°С

Устойчивость к воздействию плесневых грибов

устойчивы к биологическому обрастанию грибами до 2-х баллов

Устойчивость к продольному
распространению влаги при
повреждении наружной оболочки

влага полностью блокируется в кабелях с водоблокирующей лентой ("ВЛ")

Огнестойкость (для кабеля "FR")

не менее 90 минут в условиях воздействия открытого пламени и температуры до +780°С

Срок службы кабелей

- не менее 30 лет

- не менее 25 лет для кабелей с обозначением материала "Т"
