Термометр сопротивления многоточечный ГЕРДА-ТМ

Назначение
Термометр сопротивления многоточечный ГЕРДА-ТМ предназначен для измерения профиля температуры и определения средней температуры жидкости (в том числе нефти и нефтепродуктов). Прибор является необходимым элементом любой системы коммерческого учета продукции на нефтебазах и складах ГСМ, где измерение температуру не в одной точке, а на нескольких уровнях по всей высоте заполнения резервуара. Термометр может эксплуатироваться при температуре окружающий среды –60...+95 °С (соединительная коробка), диапазон измеряемых температур от –50...+200 °С.

Устройство и принцип работы

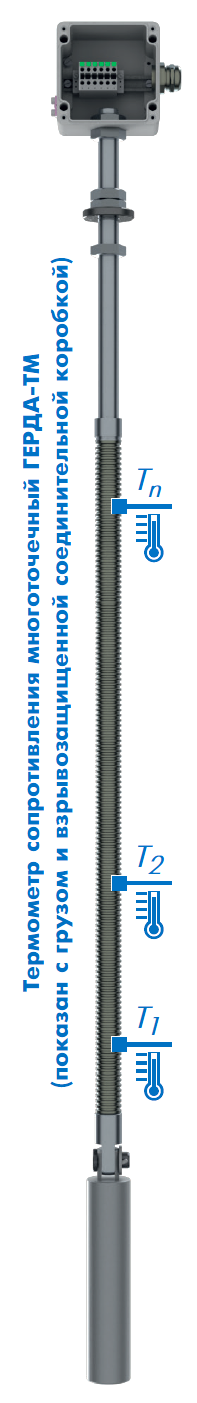

ГЕРДА-ТМ состоит из нескольких термосопротивлений, размещенных на различной высоте в общей гибкой гофрированной оболочке из нержавеющей стали 08X18Н10 (AISI 304). Этот материал рекомендуется для тяжелых условий окружающей среды, широкого диапазона рабочих температур и высокого внешнего давления. Фланец термометра закрепляется на верхней части резервуара (требуется люк диаметром не менее 50 мм), а нижний конец с помощью якоря или груза крепится ко дну резервуара. Многоточечный термометр сопротивления может также устанавливаться в направляющей трубе. В термометрах ГЕРДА-ТМ устанавливаются новые пленочные термосопротивления, одним из практических преимуществ которых является полное отсутствие межповерочного интервала, то есть свидетельство первичной поверки действует в течение всего срока службы (15 лет).

Заказчик самостоятельно определяет исполнение многоточечного термометра:

• тип НСХ термоэлементов: Pt100, 100П(¹) и их класс допуска (А, В, С)
• схему подключения термоэлементов (3-х, 4-х проводная)
• количество термоэлементов и высоту их расположения(²)
• общую длину многоточечного термометра и диаметр гофрированной оболочки(³)
• диапазон измеряемых температур(⁴).

Наличие аксессуаров:

• груз для фиксации термометра в вертикальном положении;
• взрывозащищенная соединительная коробка 1Ex ia IIC T4...Т6 Gb X из алюминиевого сплава. Дополнительно в комплект поставки может быть включен кабель от соединительной коробки до аппаратуры верхнего уровня и/или гибкий герметичный металлорукав (IP67) в полимерной оболочке — для защиты этого кабеля.

¹- другие НСХ термоэлементов по спецзаказу (46П, 50П, 50М, 53М, 100М, Pt50, Pt500, Pt1000).
²- зависит от области применения. В большинстве случаев не требуется больше 5-ти термоэлементов в термометре. Стандартное расположение термоэлементов по высоте: 3-х метровый интервал, нижний термоэлемент на высоте 1м от дна резервуара, самый верхний термоэлемент на расстоянии не менее 0,5 м от верха резервуара. Для определения температуры жидкости в резервуаре используются полностью погруженные в жидкость термоэлементы. Для определения температуры газа в незаполненном объеме резервуара, могут использоваться верхние термоэлементы.
³- диаметр оболочки зависит от количества термоэлементов - если их ≤ 10 шт, то используется оболочка наружным диаметром 26 мм, если количество 11...15 шт, то оболочка 32 мм.
⁴- чем меньше диапазон измерений, тем может быть выше класс допуска термоэлементов и, соответственно, ниже погрешность.
